Tích hợp Siemens PLC với Hệ thống SCADA: Hướng dẫn Chi Tiết và Ứng Dụng Thực Tế

Tích hợp Siemens PLC với Hệ thống SCADA
Trong bối cảnh tự động hóa công nghiệp ngày càng phát triển, việc tích hợp Siemens PLC với hệ thống SCADA (Supervisory Control and Data Acquisition) đã trở thành một giải pháp không thể thiếu để tối ưu hóa quy trình sản xuất. Siemens PLC, chẳng hạn như dòng S7-1200 hoặc S7-1500, mang lại khả năng điều khiển chính xác tại cấp độ thiết bị, trong khi SCADA cung cấp khả năng giám sát và quản lý toàn diện ở quy mô lớn. Bài viết này sẽ giải thích vai trò của SCADA, lý do tại sao tích hợp với Siemens PLC là quan trọng, hướng dẫn từng bước thực hiện tích hợp, cùng với các ví dụ thực tế và mẹo hữu ích để bạn triển khai thành công. Đây là tài liệu dành cho các kỹ sư tự động hóa, kỹ thuật viên và quản lý nhà máy muốn nâng cao hiệu quả vận hành.

1. SCADA Là Gì và Vai trò Trong Tự động hóa Công nghiệp

SCADA (Supervisory Control and Data Acquisition) là hệ thống kết hợp phần cứng và phần mềm, được thiết kế để giám sát, thu thập dữ liệu và điều khiển các quy trình công nghiệp từ xa. Trong lĩnh vực tự động hóa, SCADA đóng vai trò quan trọng với các chức năng sau:

  • Giám sát thời gian thực: Theo dõi trạng thái thiết bị, dây chuyền sản xuất và các thông số như nhiệt độ, áp suất, hoặc tốc độ.
  • Điều khiển từ xa: Cho phép người vận hành thay đổi cài đặt hoặc vận hành máy móc mà không cần đến tận nơi.
  • Lưu trữ và phân tích dữ liệu: Ghi lại dữ liệu lịch sử để phân tích hiệu suất và tối ưu hóa hoạt động.
  • Cảnh báo sự cố: Phát hiện và thông báo khi có vấn đề xảy ra, giúp giảm thiểu rủi ro.

Khi kết hợp với Siemens PLC, SCADA nâng tầm khả năng điều khiển cục bộ của PLC thành một hệ thống quản lý toàn diện, mang lại hiệu quả vượt trội cho nhà máy.

SCADA Là Gì và Vai trò Trong Tự động hóa Công nghiệp

2. Tại sao Nên Tích hợp Siemens PLC với SCADA?

Siemens PLC là công cụ mạnh mẽ để điều khiển thiết bị, nhưng để quản lý quy mô lớn hơn như toàn bộ dây chuyền hoặc nhà máy, SCADA là mảnh ghép hoàn hảo. Dưới đây là những lợi ích chính của việc tích hợp:

  • Tầm nhìn tổng thể: SCADA cho phép giám sát nhiều PLC từ một giao diện duy nhất, giúp quản lý dễ dàng hơn.
  • Phân tích dữ liệu chuyên sâu: Dữ liệu từ PLC được SCADA thu thập và lưu trữ, hỗ trợ đưa ra quyết định dựa trên xu hướng dài hạn.
  • Phản ứng nhanh chóng: Nhờ cảnh báo tức thời từ SCADA, bạn có thể xử lý sự cố ngay lập tức, giảm thời gian ngừng hoạt động.
  • Tính linh hoạt cao: SCADA hỗ trợ điều khiển từ xa qua mạng nội bộ hoặc internet, phù hợp với các nhà máy phân tán.
  • Đáp ứng tiêu chuẩn: SCADA giúp ghi nhận dữ liệu để tuân thủ các yêu cầu pháp lý trong các ngành như thực phẩm, dược phẩm hoặc năng lượng.

Tích hợp Siemens PLC với SCADA không chỉ cải thiện hiệu suất mà còn tạo ra lợi thế cạnh tranh trong môi trường sản xuất hiện đại.

Tích hợp Siemens PLC với SCADA

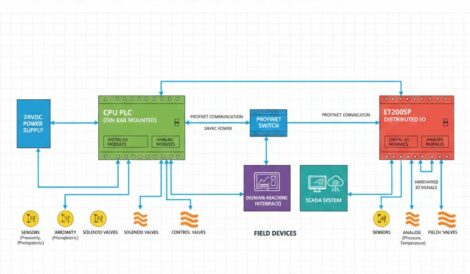

3. Hướng dẫn Từng bước Tích hợp Siemens PLC với SCADA

Dưới đây là quy trình chi tiết để tích hợp Siemens PLC (ví dụ: S7-1500) với hệ thống SCADA như WinCC, Ignition, hoặc Wonderware. Quy trình này áp dụng cho hầu hết các hệ thống SCADA hỗ trợ giao thức công nghiệp.

Bước 1: Chuẩn bị phần cứng và phần mềm

  • PLC: Đảm bảo Siemens PLC đã được cài đặt và hoạt động bình thường.
  • SCADA: Cài đặt phần mềm SCADA (ví dụ: WinCC V7.5) trên máy chủ hoặc máy trạm.
  • Kết nối mạng: Sử dụng mạng Ethernet công nghiệp (PROFINET hoặc Ethernet/IP) để liên kết PLC và SCADA.

Bước 2: Cấu hình PLC trong TIA Portal

  • Mở phần mềm TIA Portal và truy cập dự án PLC.
  • Kích hoạt kết nối từ xa trong “Protection & Security” của PLC.
  • Tạo các Data Blocks (DB) hoặc biến cần giám sát trong SCADA.

Bước 3: Thiết lập kết nối trong SCADA

  • Với WinCC:
    • Tạo dự án mới trong WinCC.
    • Thêm PLC: Vào “Tags” > “New Driver Connection” > chọn “SIMATIC S7 Protocol Suite”.
    • Nhập địa chỉ IP của PLC và cấu hình thông số kết nối.
  • Với Ignition:
    • Mở Ignition Designer, thêm thiết bị mới.
    • Chọn driver “Siemens S7-1500”, nhập địa chỉ IP và thông tin Rack/Slot.

Bước 4: Tạo biến (Tags) trong SCADA

  • Liên kết các biến trong SCADA với các biến trong PLC.
  • Ví dụ: Nếu PLC có biến “Pressure” trong DB20, tạo tag “Pressure” trong SCADA và trỏ đến DB20.

Bước 5: Thiết kế giao diện người dùng (HMI)

  • Sử dụng công cụ thiết kế của SCADA để tạo giao diện trực quan.
  • Thêm các thành phần như biểu đồ, nút điều khiển, đồng hồ đo và liên kết với các tag.

Bước 6: Kiểm tra và vận hành

  • Kết nối PLC với máy chủ SCADA.
  • Chạy thử dự án SCADA, kiểm tra dữ liệu hiển thị và thử nghiệm các lệnh điều khiển.

Hướng dẫn Từng bước Tích hợp Siemens PLC với SCADA

4. Ứng dụng Thực tế: Quản lý Dây Chuyền Sản Xuất

Tại nhà máy chế biến thực phẩm WFOOD, việc tích hợp Siemens S7-1500 với WinCC SCADA đã mang lại những kết quả ấn tượng:

  • Giám sát nhiệt độ lò nướng: SCADA hiển thị nhiệt độ theo thời gian thực, giúp phát hiện sớm các sai lệch.
  • Điều khiển từ xa: Người vận hành điều chỉnh tốc độ băng tải từ phòng điều khiển trung tâm.
  • Phân tích hiệu suất: SCADA lưu trữ dữ liệu sản lượng, hỗ trợ lập kế hoạch bảo trì và tối ưu hóa ca làm việc.

Nhà máy đã giảm 12% thời gian ngừng máy và tăng 18% năng suất nhờ tích hợp này.

Siemens S7-1500 với WinCC SCADA

5. Mẹo Tối ưu hóa Tích hợp PLC-SCADA

Để đạt hiệu quả cao nhất, hãy áp dụng các mẹo sau:

  • Sử dụng giao thức phù hợp: PROFINET là lựa chọn tối ưu cho tốc độ và độ tin cậy.
  • Tổ chức dữ liệu hợp lý: Sắp xếp các DB trong PLC một cách rõ ràng để SCADA dễ truy cập.
  • Bảo mật hệ thống: Sử dụng VPN và tường lửa để bảo vệ kết nối từ xa.
  • Sao lưu định kỳ: Lưu cấu hình PLC và SCADA để tránh mất dữ liệu.
  • Đào tạo đội ngũ: Đảm bảo nhân viên hiểu rõ cách sử dụng cả PLC và SCADA.

6. Kết luận

Tích hợp Siemens PLC với SCADA là chìa khóa để nâng cao khả năng giám sát và điều khiển trong tự động hóa công nghiệp. Sự kết hợp này không chỉ cải thiện hiệu suất sản xuất mà còn mang lại khả năng phân tích dữ liệu và quản lý từ xa, giúp doanh nghiệp cạnh tranh trong kỷ nguyên 4.0. Hãy bắt đầu triển khai tích hợp PLC-SCADA trong dự án của bạn ngay hôm nay để tận dụng tối đa công nghệ hiện đại. Liên hệ với nhà cung cấp PLCSiemens.VN hoặc chuyên gia kỹ thuật để được hỗ trợ thêm.
